1、总体介绍
滑环引电器作为一种旋转件的应力、温度、振动、扭矩等物理参数测量与状态监控的信号传输装置。本公司滑环引电器产品主要专注于高速应用领域，特别是航空、航天、军工等领域的产品开发与测试试验，产品具有高可靠性、高测试精度、使用简便等优点;替代进口产品、实现具有自主知识产权的研发、生产、试验与产品销售应用，目前在国内的航空发动机与高速齿轮传动领域拥有丰富的应用经验。
2. 应用介绍
高速滑环主要应用于航天发动机、航空引擎、能源与工业燃气轮机、高速传动设备等的开发与试验测试，主要包括传感器型号传递(包括温度、应力、压力、数字信号、电信号等)和动力功率传输(动力电流、电压)。目前的主要应用场合包括：
- 发动机轮盘/叶片/转子-动应力测试;
- 发动机轮盘/叶片/转子-温度测试;
- 发动机附件传动齿轮齿根应力测试;
- 传动件扭矩/弯矩测试;
- 转动轴上电流传输;
3.产品特点

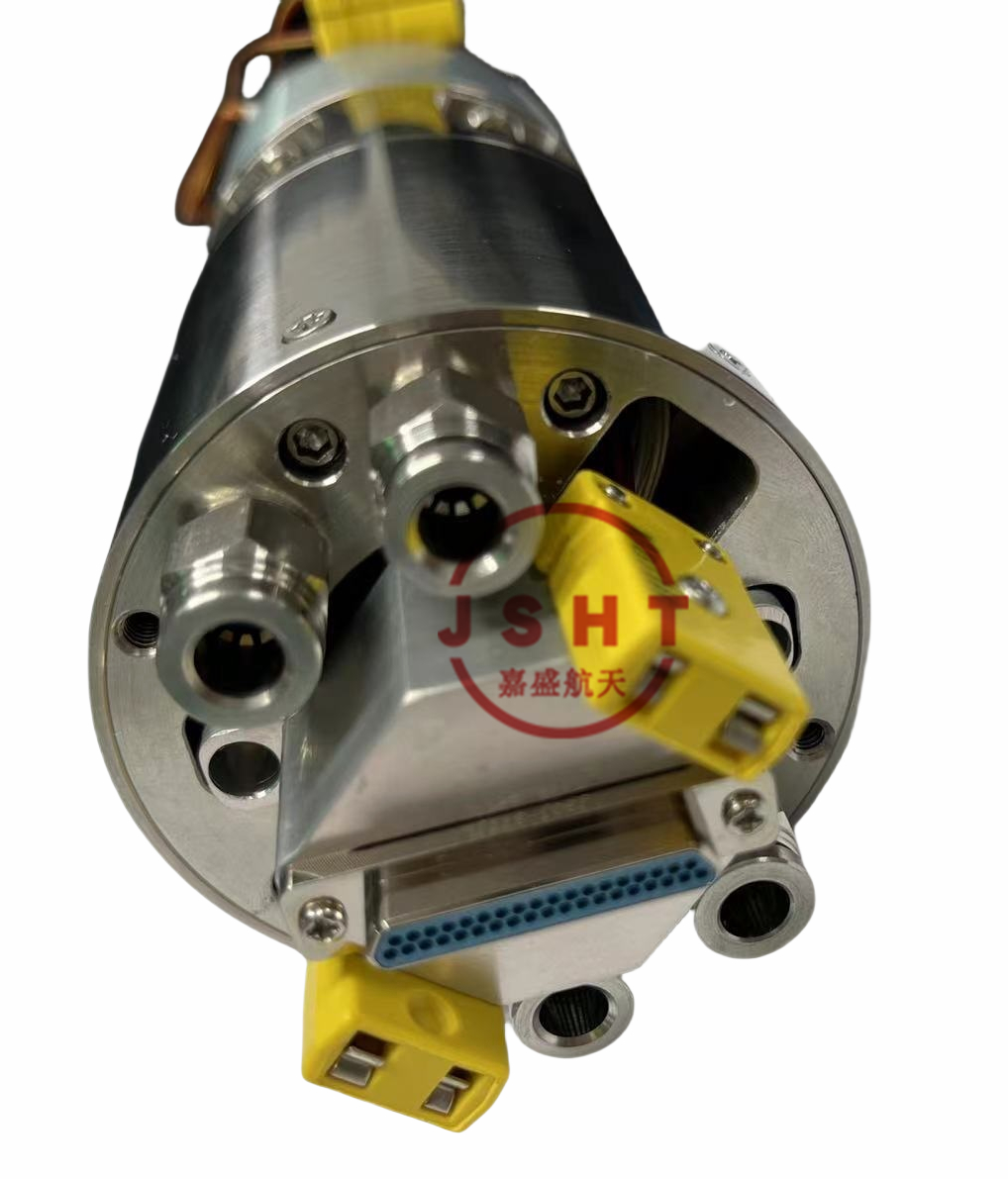

高速滑环引电器的主要产品特点与性能指标：
- 模块化设计，结构紧凑，体积为φ80×250mm;
- 安装方便简单，法兰面安装，止口定位;
- 产品性能稳定，信号传输精度高，电阻变化率小于10μΩ;
- 采用贵金属材料接触摩擦副;
- 高精度磨削加工转子;
- 成熟的高精度精密轴承应用;
- 滑环通道数目： 10~60通道(20~48触点);
- 最高工作转速： 45,000 r/min;
- 使用循环寿命： ≥1亿转;
- 通道噪声信号： 最大 250μV峰值噪声(输入25mA时);
- 最高环境温度： 80℃;
- 转子旋转方向： 旋向可调;
- 轴承冷却方式： 润滑油与润滑脂两种方式;
- 电刷冷却方式： 气体冷却与液体冷却两种方式。
4. 冷却系统
滑环冷却系统高度集成化设计，主要由油箱、泵、阀、应急装置等组成， 外形图如图1所示。
系统主要参数如下:
- 运行压力小于1Mpa.
- 运行流量小于10L/min
- 系统功率：小于500W
- 过滤精度：5μm
- 断电应急5分钟
- 系统压力与温度监控
冷却系统三大功能：冷却、润滑与排污。
- 冷却作用：带走滑环内容高转速产生的热量，包括：刷丝与滑环摩擦热、转子高速搅空气热量、轴承发热。
- 润滑作用：润滑高速运转的轴承;
- 排污作用：带走刷丝与滑环摩擦产生的微小颗粒;带走轴承内部产生的微笑颗粒;实现滑环系统高速运转可靠性。
6. 定制化产品与服务
针对客户在产品开发与发展过程中的新的测试与试验需求，航力传动可以根据客户需求提供定制化设计与服务，主要包括：
- 定制化高温测试环境应用高速滑环(环境温度大于85℃)，最大应用环境温度达650℃;
- 大型数据采集滑环设计(滑环通道数大于24);
- 提供滑环与被试件之间连接的工装设计与加工业务;
- 提供滑环安装、测试与数据采集支持与服务;
- 高速滑环作为精密产品，成本高，可以根据用户的需要开展滑环产品与配套冷却系统的租赁业务。
